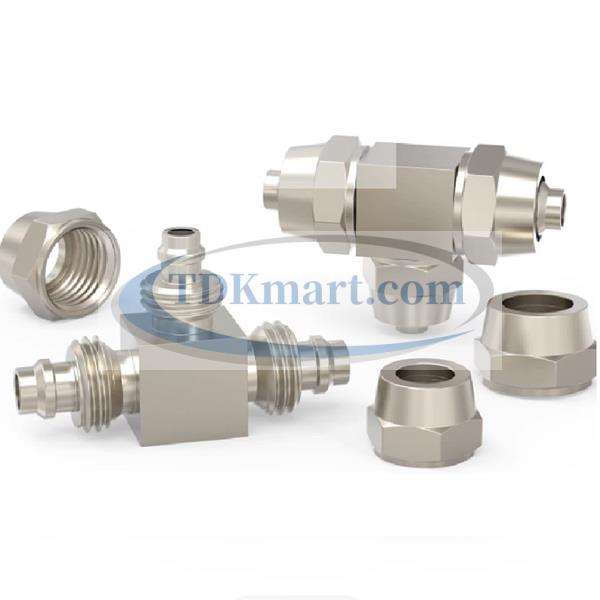

Đầu nối ống hơi vật liệu đồng

Đầu nối ống hơi vật liệu đồng là nhóm phụ kiện dùng để ghép ống khí, đổi kích thước ống, chuyển hướng, chia nhánh hoặc kết nối ống với cổng ren trên van, xi lanh, máy nén khí và các thiết bị khí nén.

Danh mục sản phẩm hiện có các dòng nối thẳng PUDSO, nối xuyên vách PMDSO, nối giảm PGDSO, nối ren ngoài PCDSO, ren trong PCFDSO, co PVDSO, co ren ngoài PLDSO, chữ T PEDSO, chữ T giảm PEGDSO, ngã tư PZADSO và các đầu đuôi chuột bằng đồng thau. Nếu cần xem rộng hơn về đầu nối fitting khí nén, truy cập đầu nối nhanh khí nén; nếu cần toàn bộ hệ sinh thái van, ống và phụ kiện, các bạn xem phụ kiện khí nén - thủy lực.

Đầu nối đồng trong hệ thống khí nén nên được hiểu như thế nào?

Đồng là hợp kim nền đồng, thường chứa kẽm và có tính gia công tốt. Trong đầu nối khí nén, vật liệu này được dùng nhiều ở thân fitting, đai ốc hoặc phần ren nhờ khả năng gia công ren, độ cứng cơ học và khả năng chống ăn mòn phù hợp với nhiều môi trường công nghiệp thông thường. Tuy nhiên, không nên mô tả đồng thau là “không bao giờ gỉ” hoặc “chịu mọi hóa chất”; môi trường có hóa chất đặc biệt, nước chứa thành phần ăn mòn hoặc nhiệt độ cao vẫn cần đánh giá riêng.

Với hệ thống khí nén, giá trị thực tế của đầu nối đồng nằm ở khả năng tạo một mối nối cơ khí chắc, dễ kiểm tra bằng mắt và có nhiều cấu hình cho ống mềm. Khi cần thay thế hoặc thiết kế mới, nên khóa bốn dữ liệu: đường kính ống, kiểu siết, hình học đầu nối và chuẩn ren. Chọn đúng bốn yếu tố này quan trọng hơn việc chỉ xác nhận vật liệu là đồng thau.

Bản đồ các nhóm đầu nối ống hơi bằng đồng tại TDKMART.COM

• PUDSO: nối thẳng 2 đầu siết, dùng cho hai ống cùng kích thước.
• PMDSO: nối thẳng có siết thành, phù hợp vị trí xuyên panel hoặc thành máy.
• PGDSO: nối giảm thẳng, ghép hai ống khác đường kính.
• PCDSO: 1 đầu ren ngoài và 1 đầu siết ống.
• PCFDSO: 1 đầu ren trong và 1 đầu siết ống.
• PVDSO: co 2 đầu siết ống để đổi hướng tuyến.
• PLDSO: co ren ngoài kết hợp đầu siết ống.
• PEDSO: chữ T 3 đầu siết ống.
• PEGDSO: chữ T giảm, vừa chia nhánh vừa đổi size.
• PZADSO: ngã tư 4 đầu siết ống.
• NDC: đầu đuôi chuột cho ống mềm, có loại ren ngoài và không ren.

Cách đọc theo họ mã giúp xác định đúng chức năng trước khi chọn size. Sau đó mới kiểm tra đường kính ống, ren và điều kiện lắp đặt của từng model.

Liên kết trực tiếp xuống các nhóm sản phẩm con

• PUDSO – nối thẳng bằng đồng có 2 đầu siết ống.
• PMDSO – nối thẳng 2 đầu siết ống và siết thành.
• PGDSO – nối giảm thẳng 2 đầu siết ống.
• PCDSO – 1 đầu ren ngoài và 1 đầu siết ống.
• PCFDSO – 1 đầu ren trong và 1 đầu siết ống.
• PVDSO – co 2 đầu siết ống.
• PLDSO – co 1 đầu ren ngoài và 1 đầu siết ống.
• PEDSO – chữ T 3 đầu siết ống.
• PEGDSO – chữ T giảm 3 đầu siết ống.
• PZADSO – ngã tư 4 đầu siết ống.
• Đầu nối đuôi chuột ren ngoài bằng đồng thau.
• Đầu nối đuôi chuột không ren bằng đồng thau.

Cấu trúc này giúp người mua đi từ danh mục mẹ xuống đúng kiểu kết nối thay vì mở nhiều sản phẩm không liên quan. Khi đã chọn được nhóm, bước tiếp theo là đối chiếu kích thước ống và phần ren của từng biến thể.

PUDSO – lựa chọn cơ bản khi hai ống cùng kích thước

Dòng PUDSO là dạng nối thẳng có hai đầu siết ống. Trang sản phẩm hiện có các lựa chọn từ 4 đến 16 mm. Nhóm này phù hợp khi cần nối tiếp hai đoạn ống cùng cỡ, sửa một đoạn đường ống bị hư hoặc tạo điểm tháo lắp trên tuyến khí mà không cần ren thiết bị.

Khi thay đầu nối cũ, cần kiểm tra đường kính ngoài của ống ở cả hai bên. Không nên chỉ dựa vào đường kính trong, vì cơ cấu siết làm việc với bề mặt ngoài của ống. Nếu đầu ống đã bị bóp méo hoặc có vết kẹp sâu, nên cắt bỏ đoạn hư trước khi đo và lắp lại.

PMDSO – khi đường ống phải đi xuyên qua vách hoặc panel

PMDSO được tách riêng vì ngoài nhiệm vụ nối ống còn có chức năng cố định tại thành máy hoặc panel. TDKMART hiện hiển thị các size từ 4 đến 16 mm. Đây là lựa chọn đáng kiểm tra khi đường khí đi từ bên ngoài vào tủ máy, qua một vách ngăn hoặc cần một điểm nối có vị trí cố định thay vì để fitting treo tự do trên ống.

Với loại xuyên vách, ngoài size ống còn phải quan tâm đến chiều dày panel, đường kính lỗ lắp và khoảng không cho đai ốc. Nếu thay sản phẩm cũ, nên đo cả lỗ trên vách trước khi đặt hàng. Một đầu nối đúng phi ống nhưng thân ren xuyên vách không tương thích vẫn không thể lắp trực tiếp.

PGDSO – chuyển size ống mà không cần ghép nhiều phụ kiện

PGDSO là nối giảm thẳng hai đầu siết, dùng khi hai phía của tuyến khí có đường kính ngoài khác nhau. Giá trị của dạng này nằm ở việc thực hiện chuyển cỡ trong một thân nối duy nhất, giúp BOM gọn hơn so với ghép một nối thẳng và một phụ kiện giảm riêng.

Khi chọn nối giảm, phải ghi đủ kích thước của hai bên, ví dụ “ống lớn – ống nhỏ”, tránh yêu cầu chung như “nối giảm phi 8”. Việc giảm đường kính ống cũng có thể ảnh hưởng đến lưu lượng của nhánh, vì vậy với xi lanh lớn hoặc máy chạy chu kỳ nhanh cần kiểm tra yêu cầu lưu lượng trước khi thu nhỏ tuyến khí.

PCDSO và PCFDSO – phân biệt rõ ren ngoài và ren trong

PCDSO có một đầu siết ống và một đầu ren ngoài; PCFDSO có một đầu siết ống và một đầu ren trong. Hai nhóm này giải quyết hai giao diện thiết bị khác nhau, vì vậy không nên gọi chung là “đầu nối ren bằng đồng” trong BOM.

Khi đầu nối lắp vào van, bộ điều áp, xi lanh hoặc manifold, hãy xác định chuẩn ren trước khi mua. Đường kính ngoài của ren chỉ là một dữ liệu tham khảo; cần xem thêm bước ren, kiểu ren và cách làm kín. Nếu thiết bị có catalogue, ưu tiên lấy thông tin ren từ tài liệu thay vì đoán theo kích thước gần đúng.

Để đối chiếu thiết bị cùng hệ thống, có thể xem thêm van khí nén, xi lanh khí nén và đầu chia khí nén.

PVDSO và PLDSO – chọn co theo giao diện hai đầu

PVDSO là co có hai đầu siết ống, phù hợp khi cần đổi hướng giữa hai đoạn ống. PLDSO là co có một đầu ren ngoài và một đầu siết ống, phù hợp khi cần đưa ống ra khỏi cổng ren theo hướng góc. Việc tách hai mã giúp tránh một lỗi mua hàng phổ biến: đúng phi ống nhưng sai giao diện đầu còn lại.

Co nên được chọn khi hướng tuyến yêu cầu thay đổi ngay tại điểm nối. Không nên ép ống uốn gắt để thay thế chức năng của co, vì lực ngang liên tục có thể làm mối nối kém ổn định. Với vị trí sát vách, nên kiểm tra thêm khoảng thao tác của cờ lê và hướng xoay đầu nối trước khi hoàn thiện bố trí.

PEDSO, PEGDSO và PZADSO – nhóm chia nhánh bằng cơ cấu siết

PEDSO là đầu chữ T ba đầu siết ống, phù hợp khi ba cổng sử dụng cùng nhóm kích thước. PEGDSO là chữ T giảm, dành cho trường hợp nhánh phụ hoặc một phía có size khác. PZADSO là đầu ngã tư bốn đầu siết, dùng khi cần tập trung nhiều đường ống tại một điểm.

Với đầu chia, số lượng cổng chỉ là yếu tố đầu tiên. Cần xem thêm hướng đi của ống, lưu lượng từng nhánh và khả năng tiếp cận khi bảo trì. Nếu hệ thống có nhiều tải tập trung, nên so sánh thêm đầu chia khí nén hoặc manifold; manifold thường thuận lợi hơn khi cần đánh số cổng và quản lý nhiều nhánh cố định.

Đầu nối đuôi chuột đồng – một nhánh khác với fitting siết ống

Đầu đuôi chuột sử dụng phần gân để cắm vào trong ống mềm, khác với PUDSO, PVDSO hoặc PEDSO vốn giữ ống bằng cơ cấu siết. TDKMART.COM hiện có cả loại đuôi chuột không ren và loại đuôi chuột kết hợp ren ngoài. Nhóm này có thể dùng cho ống hơi hoặc một số đường ống mềm khác khi kích thước và điều kiện làm việc phù hợp.

Khi chọn đuôi chuột, cần quan tâm đường kính trong của ống và mức độ ôm của ống lên phần gân, đồng thời xác định có cần thêm đai kẹp hay không. Không nên áp quy tắc chọn theo OD của fitting siết ống sang đầu đuôi chuột vì nguyên lý giữ ống khác nhau.

Cách chọn đúng kích thước ống cho đầu nối đồng thau

Với các dòng PUDSO, PMDSO, PGDSO, PCDSO, PCFDSO, PVDSO, PLDSO, PEDSO, PEGDSO và PZADSO, kích thước ống cần được đối chiếu theo thiết kế của đầu siết. Nhiều trang con trên TDKMART.COM hiện có các lựa chọn 4, 6, 8, 10, 12, 14 và 16 mm; tuy nhiên không nên suy ra rằng mọi mã đều có toàn bộ dải size giống nhau.

1. Cắt bỏ đoạn ống bị bóp méo hoặc có vết siết cũ.
2. Dùng thước cặp đo đường kính ngoài ở ít nhất hai phương.
3. Ghi loại ống đang dùng: PU, PE, PA/Nylon, cao su hoặc vật liệu khác.
4. Đối chiếu đúng trang sản phẩm để chọn biến thể.
5. Nếu có ren, ghi thêm kích thước và chuẩn ren.

Khi cần thay cả ống, có thể liên kết ngang sang ống hơi khí nén để kiểm tra đồng bộ giữa ống và fitting.

Đồng , đầu nối trắng và Inox: chọn vật liệu theo điều kiện thực tế

Nếu yêu cầu cụ thể là thép không gỉ 316, có thể xem đầu nối nhanh khí nén Inox 316. Không nên thay vật liệu chỉ vì hình dáng tương tự; phải kiểm tra lại size, ren, cơ chế giữ ống và điều kiện môi trường.

6 lỗi thường gặp khi mua đầu nối ống hơi bằng đồng

1. Chỉ cung cấp “phi 8” nhưng không nói kiểu nối

Cùng size có thể xuất hiện ở nối thẳng, co, T, ren ngoài, ren trong hoặc xuyên vách. Cần ghi cả hình học và giao diện hai đầu.

2. Nhầm ren ngoài với ren trong

PCDSO và PCFDSO không thay trực tiếp cho nhau. Hãy kiểm tra cổng của thiết bị trước khi đặt.

3. Nhầm PUDSO với PMDSO

Cả hai đều dạng thẳng nhưng PMDSO có chức năng cố định xuyên vách. Nếu lỗ panel và thân lắp không khớp thì đúng phi ống vẫn không sử dụng được.

4. Chọn nối giảm nhưng không ghi đủ hai size

PGDSO và PEGDSO cần xác định kích thước ở từng nhánh. Một con số duy nhất chưa đủ để đặt hàng.

5. Dùng đầu đuôi chuột như đầu siết

Hai cơ chế giữ ống khác nhau. Đuôi chuột cần kiểm tra đường kính trong, độ mềm của ống và phương án kẹp.

6. Tự áp thông số của một mã cho toàn danh mục

Áp suất, nhiệt độ và loại ống tương thích cần kiểm tra ở đúng sản phẩm. Trang danh mục chỉ nên dùng để chọn đúng nhóm, không thay thế bảng thông số của model.

Kiểm tra trước khi lắp và sau khi cấp khí

• Xác nhận ống không bị nứt, bẹp hoặc xước sâu tại vùng kẹp.
• Kiểm tra ren sạch, không có ba via và không bị chéo ren.
• Đưa ống vào đúng vị trí trước khi siết.
• Dùng dụng cụ vừa cỡ để tránh làm tròn cạnh đai ốc.
• Không kéo lệch ống ngay sát fitting sau khi lắp.
• Cấp áp từ từ và kiểm tra rò tại từng mối nối.
• Nếu rò, xác định điểm rò ở ống, phần siết hay ren trước khi tăng lực siết.

Với hệ thống nhiều nhánh, nên đánh số tuyến hoặc chụp lại bố trí trước khi tháo. Việc này giảm nguy cơ lắp nhầm size hoặc đấu sai nhánh sau bảo trì.

Checklist gửi yêu cầu báo giá

• Kiểu đầu nối: thẳng, giảm, xuyên vách, co, chữ T, T giảm, ngã tư hoặc đuôi chuột.
• Phi ống: ghi từng cổng nếu khác nhau.
• Loại ống: PU, PE, PA/Nylon, cao su hoặc loại thực tế.
• Ren: ren ngoài/ren trong, kích thước và chuẩn ren nếu biết.
• Vị trí lắp: trên tuyến ống, trên van, xuyên panel hoặc chia nhánh.
• Điều kiện vận hành: áp suất, nhiệt độ, môi chất nếu ứng dụng đặc biệt.
• Số lượng: số dùng và số dự phòng.
• Ảnh/bản vẽ: nên có ảnh cận fitting và ảnh toàn cảnh vị trí lắp.

Câu hỏi thường gặp về đầu nối ống hơi bằng đồng

Đầu nối đồng thau có dùng cho ống PU được không?

Nhiều dòng trên TDKMART.COM được mô tả dùng với ống PU, PE hoặc PA, nhưng cần kiểm tra đúng model và đúng kích thước. Không nên suy ra cho toàn bộ danh mục.

PUDSO và PGDSO khác nhau thế nào?

PUDSO dùng để nối thẳng hai ống cùng size; PGDSO dùng để chuyển giữa hai kích thước khác nhau.

Khi nào cần PMDSO?

Khi đường ống phải đi qua vách tủ hoặc thành máy và cần cố định đầu nối ngay trên panel.

PCDSO và PLDSO đều có ren ngoài, khác nhau ở đâu?

PCDSO là dạng thẳng; PLDSO là dạng co. Chọn theo hướng đường ống sau khi rời cổng thiết bị.

Đầu chữ T giảm dùng khi nào?

PEGDSO phù hợp khi cần chia nhánh nhưng một cổng sử dụng size ống khác với hai cổng còn lại hoặc theo đúng cấu hình sản phẩm.

Có thể chọn ren bằng cách đo đường kính ngoài không?

Đo đường kính giúp khoanh vùng nhưng chưa đủ để kết luận chuẩn ren. Nên đối chiếu thêm bước ren, tài liệu thiết bị hoặc mã sản phẩm cũ.

Đầu đuôi chuột và đầu siết ống khác gì?

Đuôi chuột cắm vào trong ống mềm và bám bằng phần gân; đầu siết kẹp ống bằng cơ cấu đai ốc/chi tiết siết. Cách chọn kích thước khác nhau.

Nên chọn đồng thau hay Inox?

Cần dựa vào vật liệu dự án, môi trường, kiểu kết nối, giá thành và yêu cầu chống ăn mòn. Nếu dự án bắt buộc thép không gỉ, nên chuyển sang nhóm Inox để đối chiếu.

TDKMART.COM hỗ trợ tra cứu đầu nối ống hơi bằng đồng thau

Danh mục đầu nối ống hơi bằng đồng thau phù hợp cho người cần tra cứu fitting theo cơ cấu siết ống, ren, xuyên vách, chuyển size hoặc chia nhánh. Để chọn nhanh, hãy bắt đầu từ hình học của mối nối, sau đó chốt phi ống và chuẩn ren. Với đầu đuôi chuột, cần chuyển sang cách chọn theo đường kính trong và đặc tính của ống mềm.

Nếu chưa xác định được nhóm, hãy gửi ảnh sản phẩm cũ, kích thước ống, phần ren và vị trí lắp. Nếu đang thiết kế mới, nên cung cấp sơ đồ khí nén hoặc danh sách BOM để đối chiếu đồng thời đầu nối, van khí nén, xi lanh khí nén và các phụ kiện liên quan.
