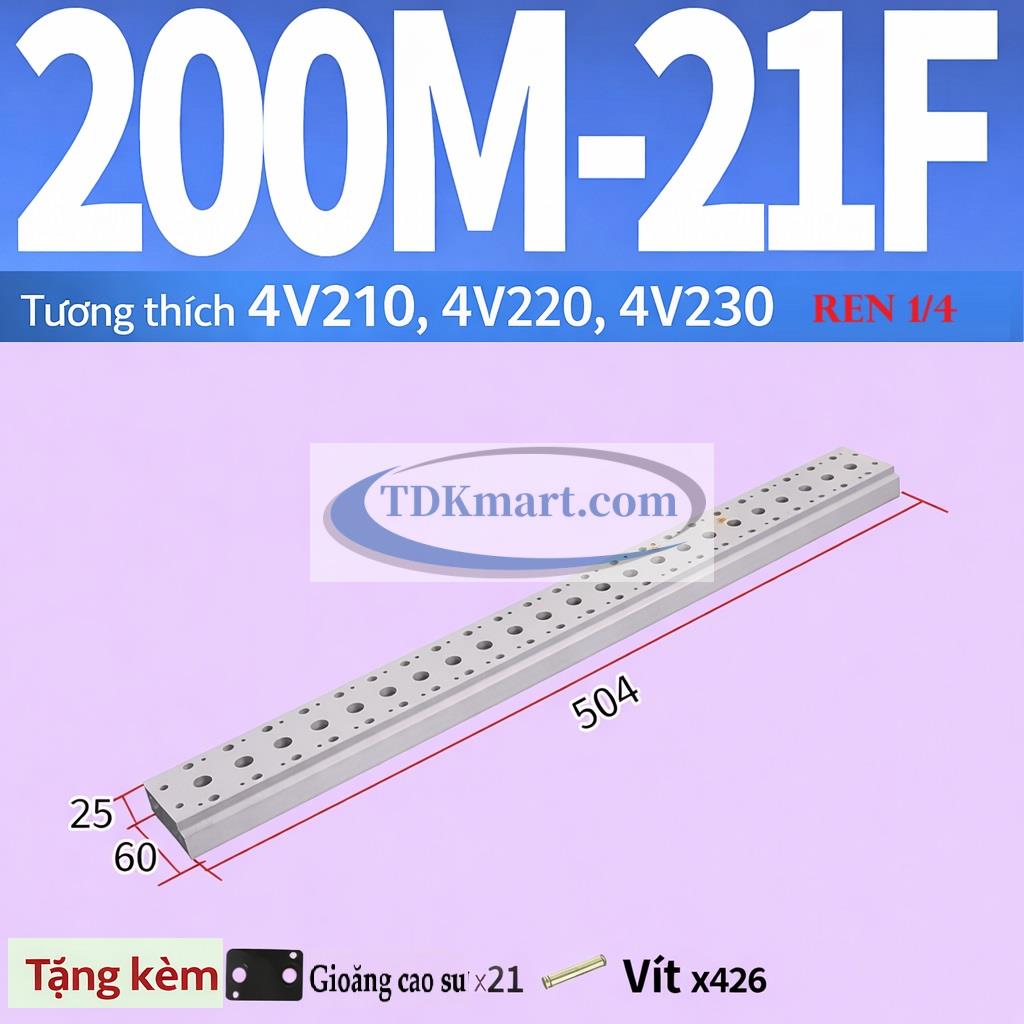

Đế van điện từ khí nén 200M-21F có 21 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 504 × 60 × 25 mm; kèm 21 gioăng, số vít cần kiểm tra. Ảnh thể hiện 21 gioăng nhưng dòng số lượng vít chưa rõ; vui lòng kiểm tra số vít đi kèm khi đặt hàng.

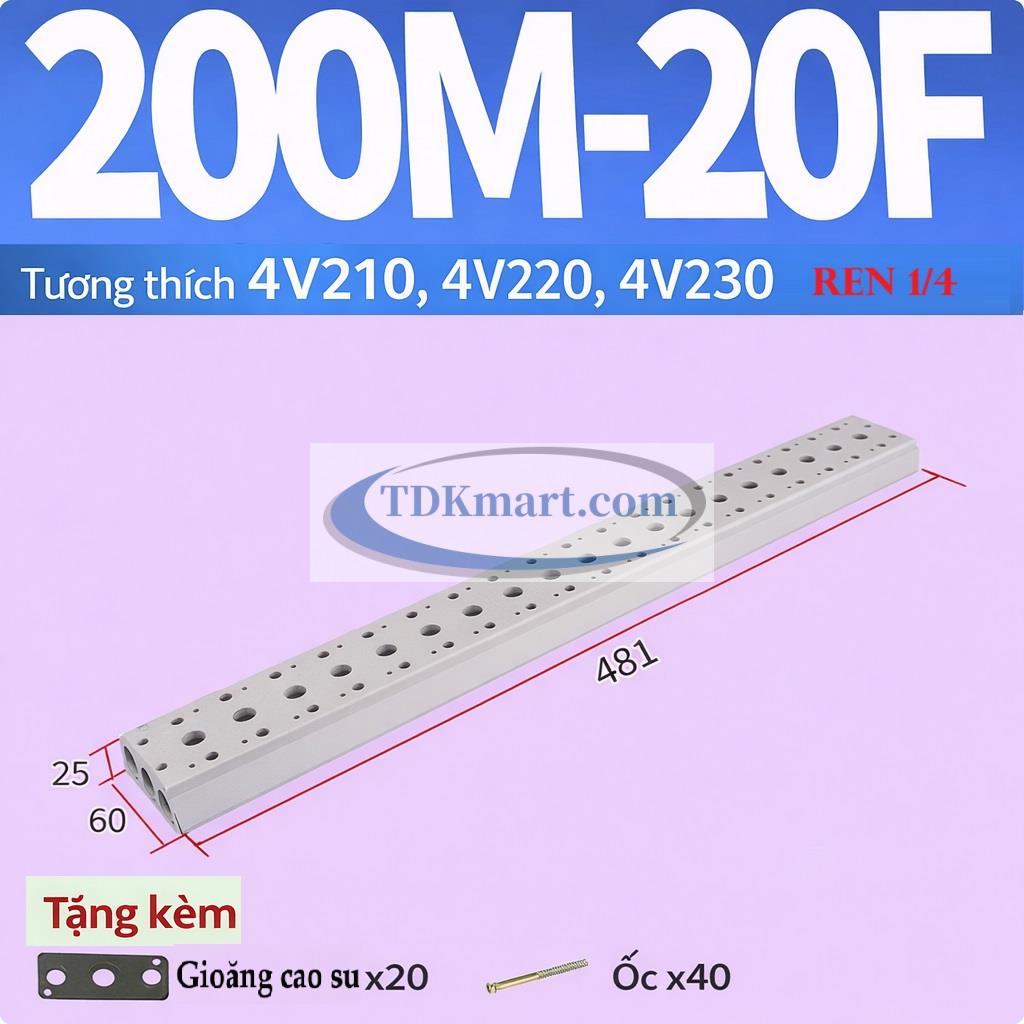

Đế van điện từ khí nén 200M-20F có 20 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 481 × 60 × 25 mm; kèm 20 gioăng và 40 vít.

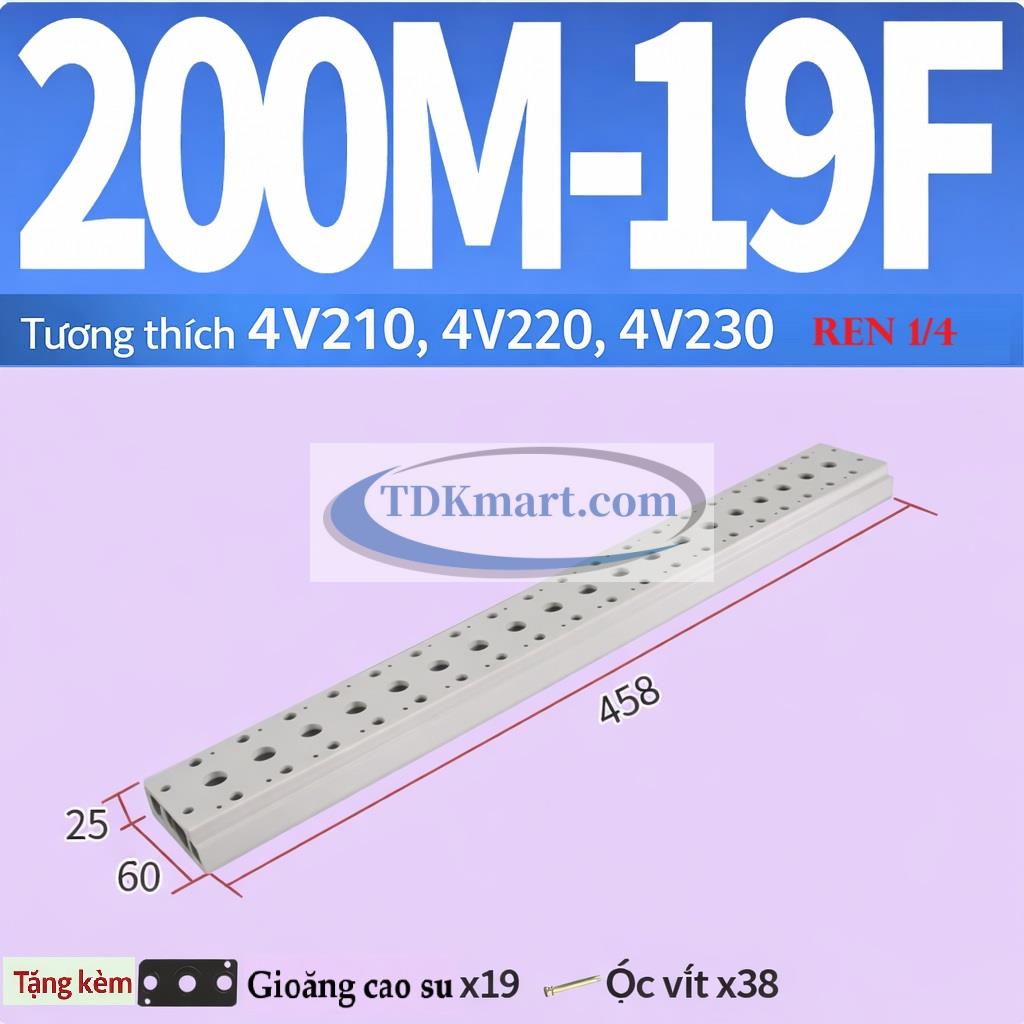

Đế van điện từ khí nén 200M-19F có 19 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 458 × 60 × 25 mm; kèm 19 gioăng và 38 vít.

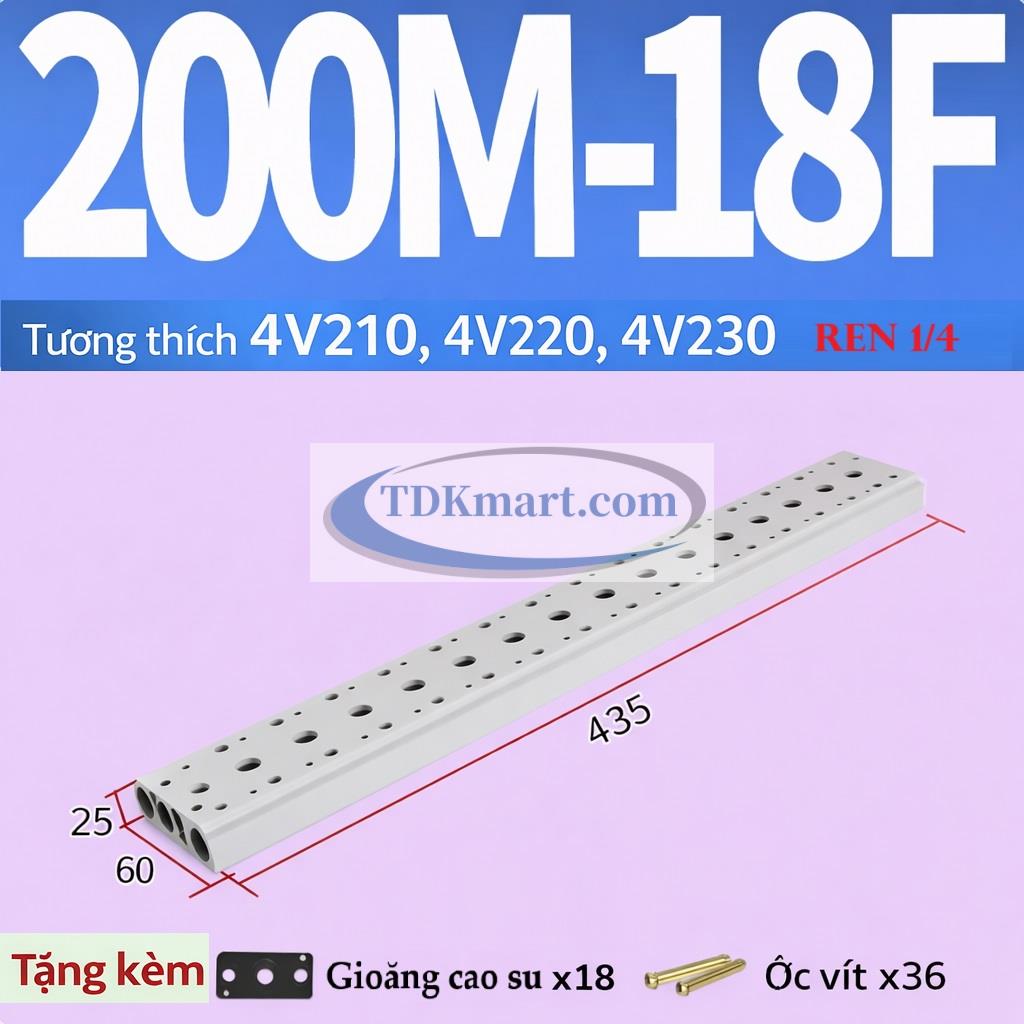

Đế van điện từ khí nén 200M-18F có 18 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 435 × 60 × 25 mm; kèm 18 gioăng và 36 vít.

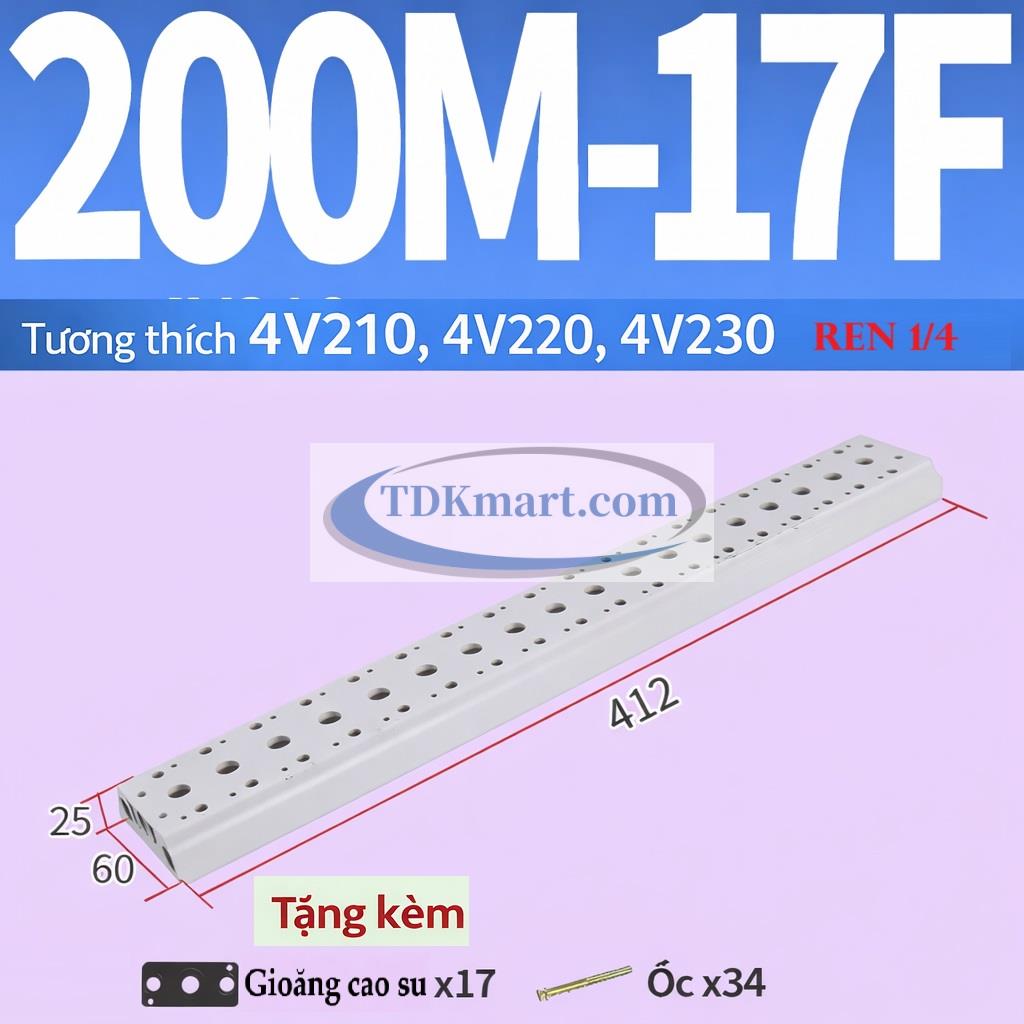

Đế van điện từ khí nén 200M-17F có 17 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 412 × 60 × 25 mm; kèm 17 gioăng và 34 vít.

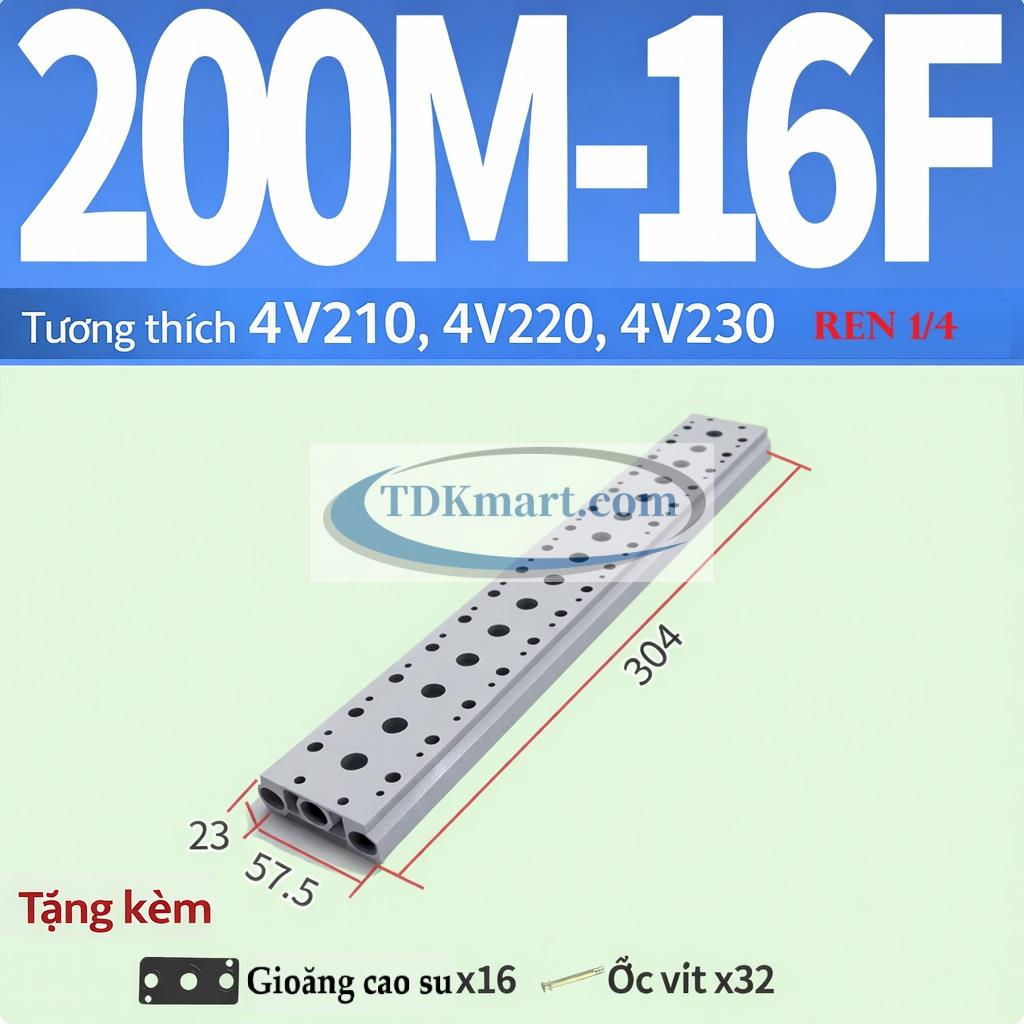

Đế van điện từ khí nén 200M-16F có 16 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 304 × 57,5 × 23 mm; kèm 16 gioăng và 32 vít. Ảnh riêng của mã này ghi 304 × 57,5 × 23 mm, khác bộ kích thước thường thấy ở các mã bên cạnh; cần đối chiếu mẫu hàng khi lắp thay.

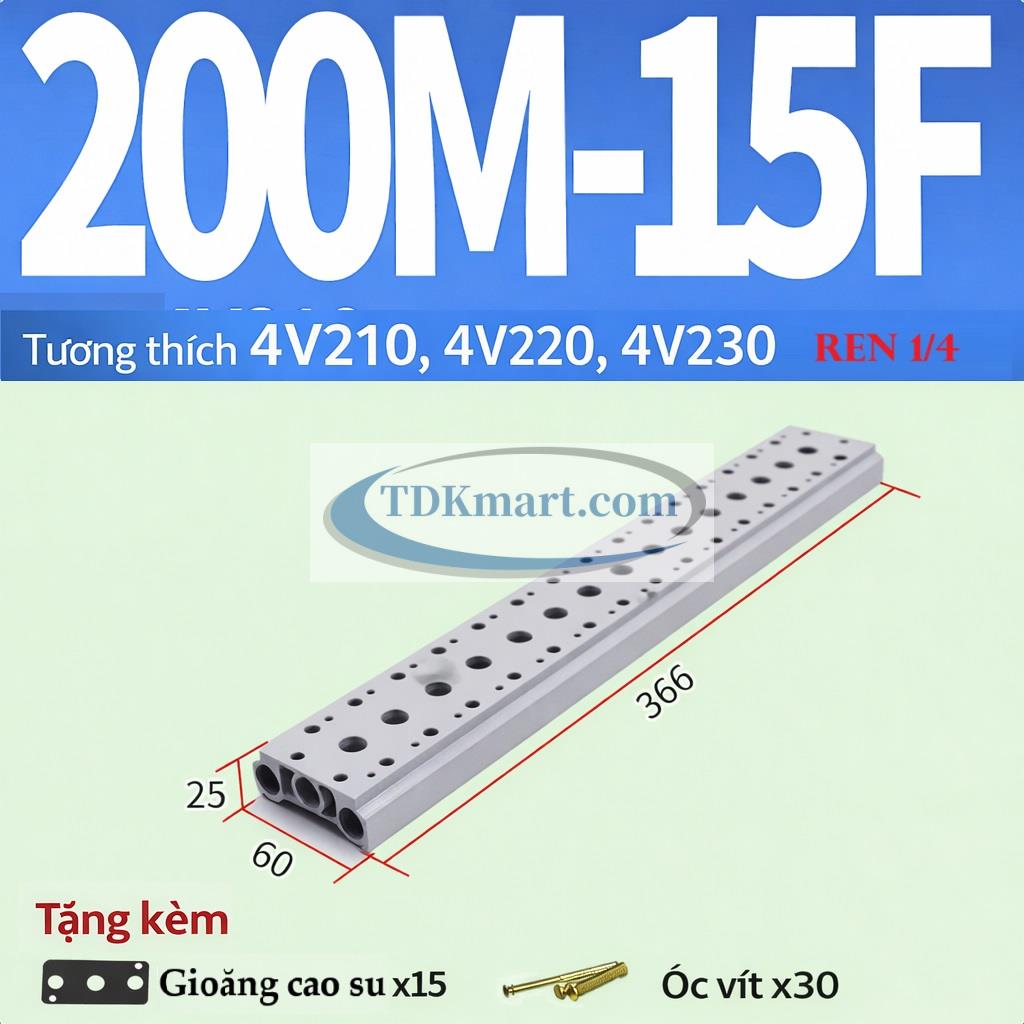

Đế van điện từ khí nén 200M-15F có 15 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 366 × 60 × 25 mm; kèm 15 gioăng và 30 vít.

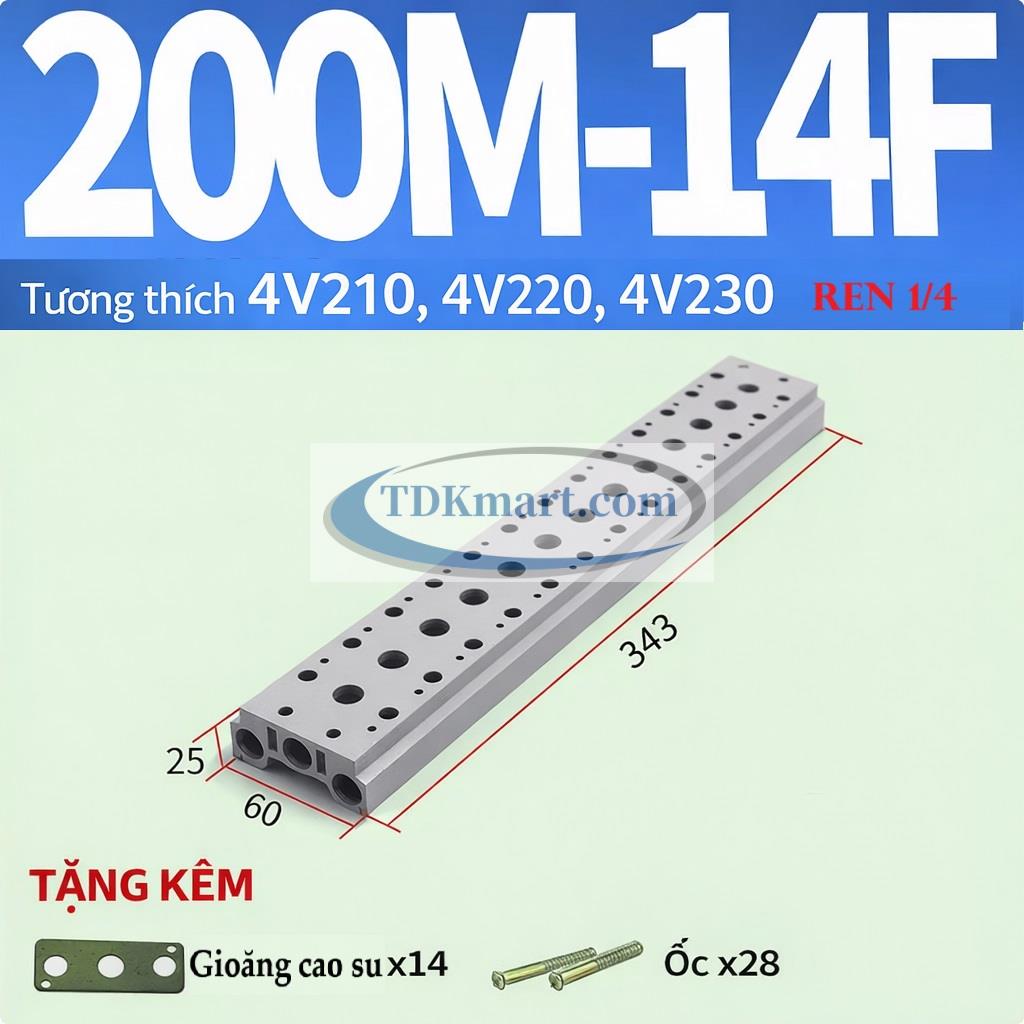

Đế van điện từ khí nén 200M-14F có 14 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 343 × 60 × 25 mm; kèm 14 gioăng và 28 vít.

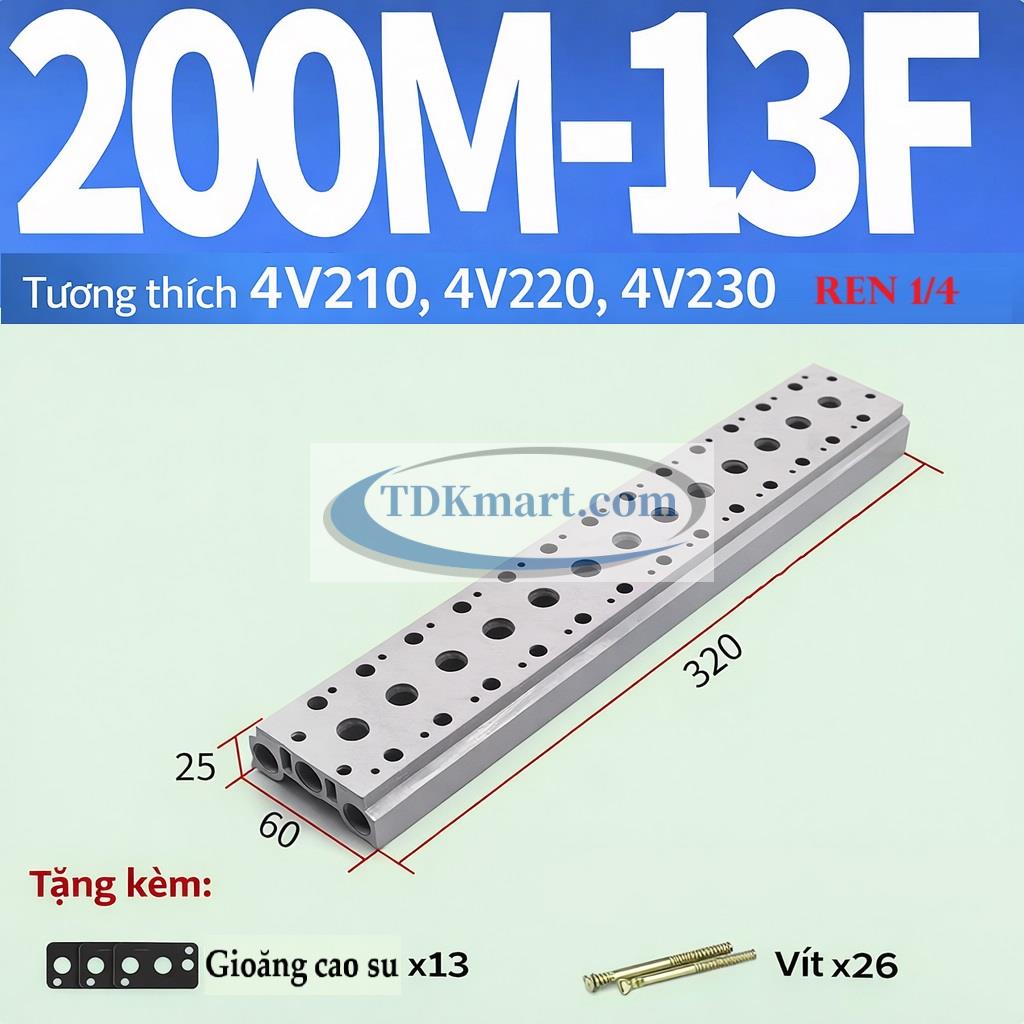

Đế van điện từ khí nén 200M-13F có 13 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 320 × 60 × 25 mm; kèm 13 gioăng và 26 vít.

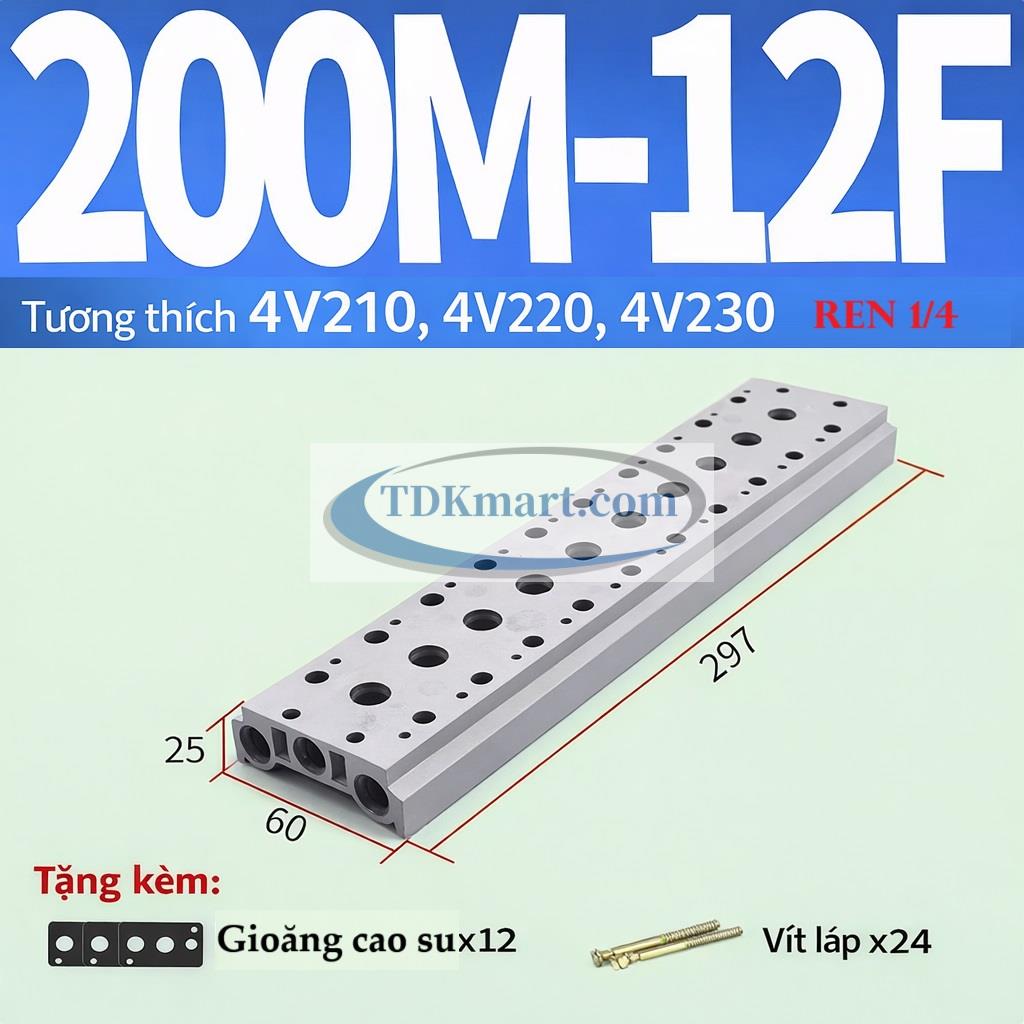

Đế van điện từ khí nén 200M-12F có 12 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 297 × 60 × 25 mm; kèm 12 gioăng và 24 vít.

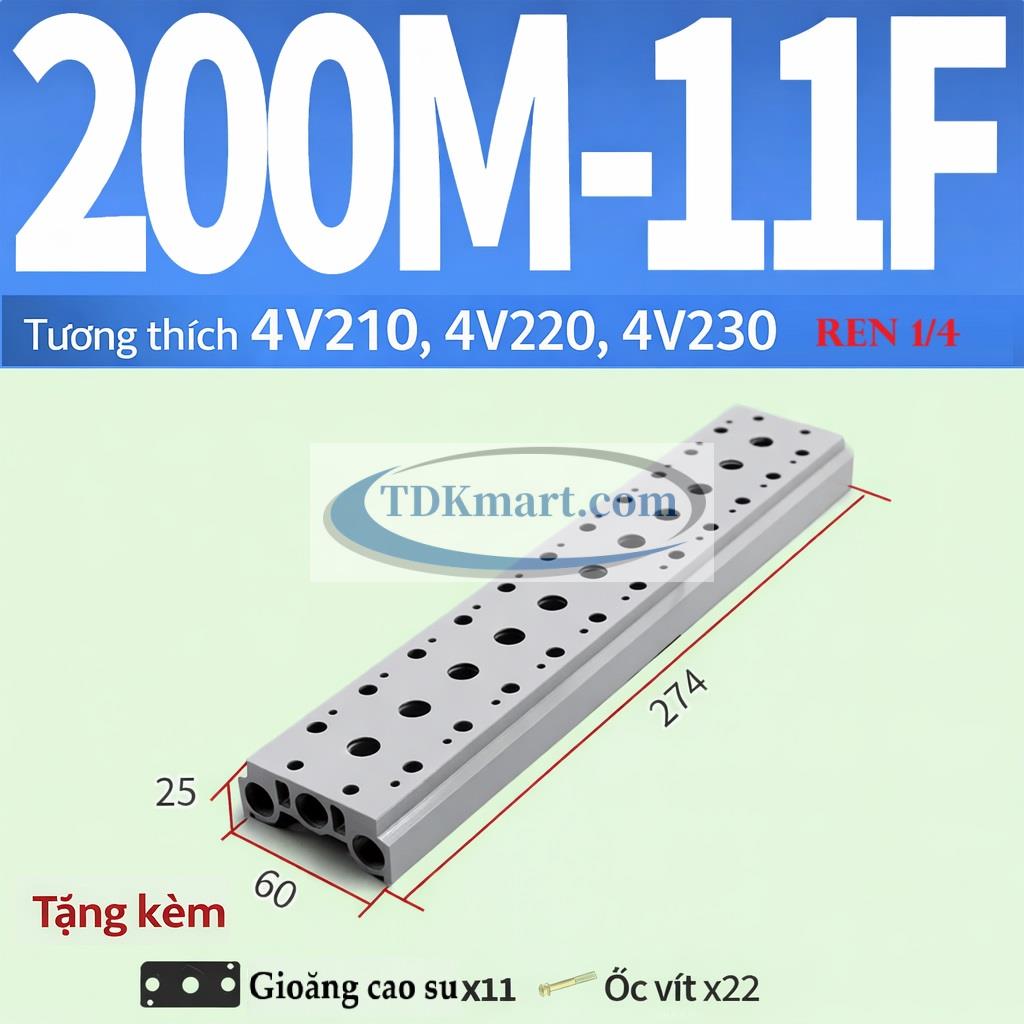

Đế van điện từ khí nén 200M-11F có 11 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 274 × 60 × 25 mm; kèm 11 gioăng và 22 vít.

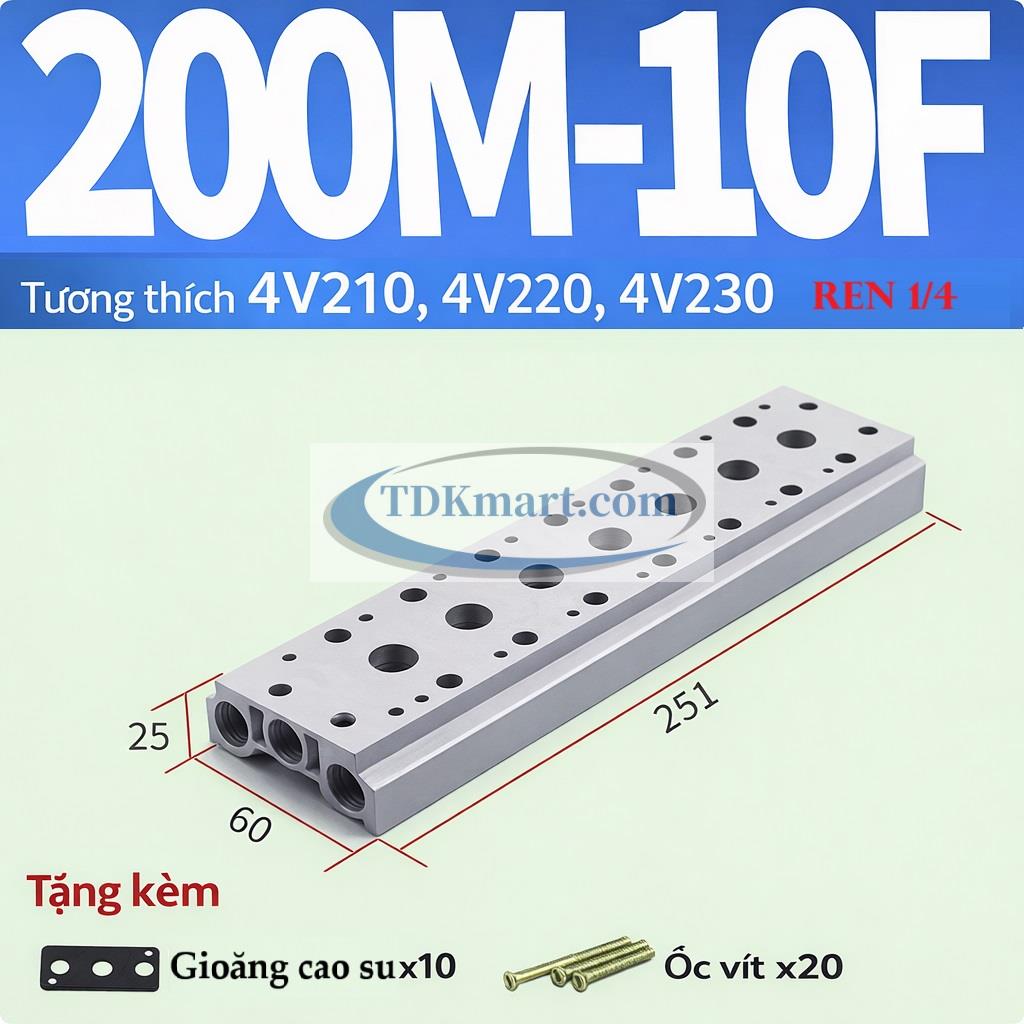

Đế van điện từ khí nén 200M-10F có 10 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 251 × 60 × 25 mm; kèm 10 gioăng và 20 vít.

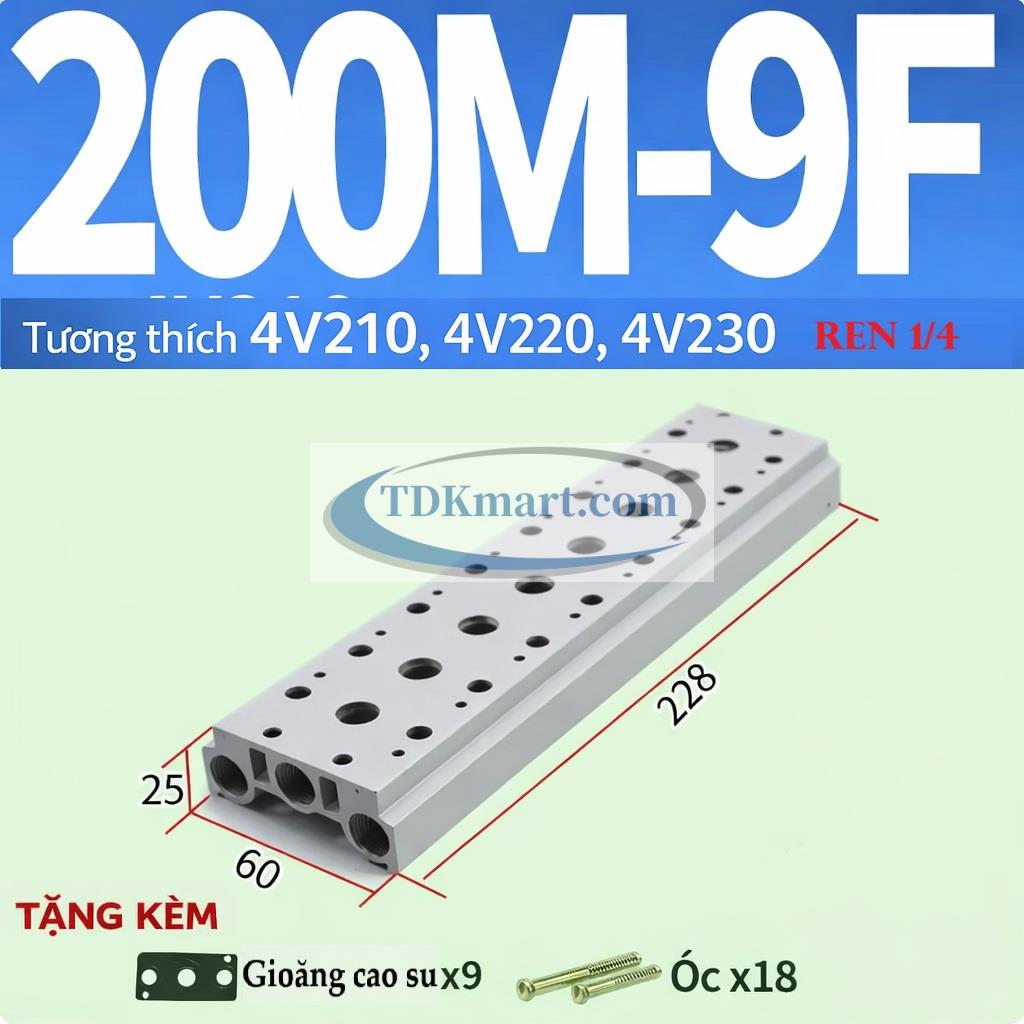

Đế van điện từ khí nén 200M-9F có 9 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 228 × 60 × 25 mm; kèm 9 gioăng và 18 vít.

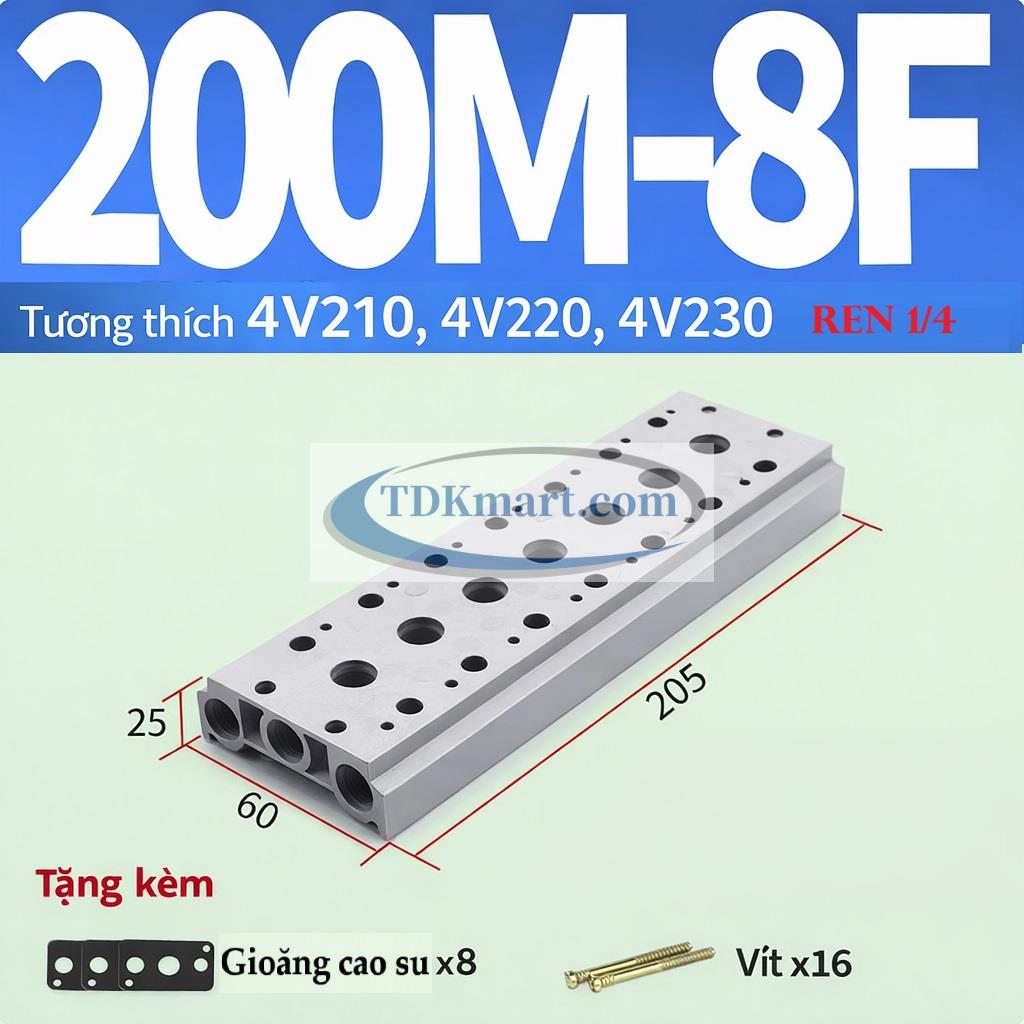

Đế van điện từ khí nén 200M-8F có 8 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 205 × 60 × 25 mm; kèm 8 gioăng và 16 vít.

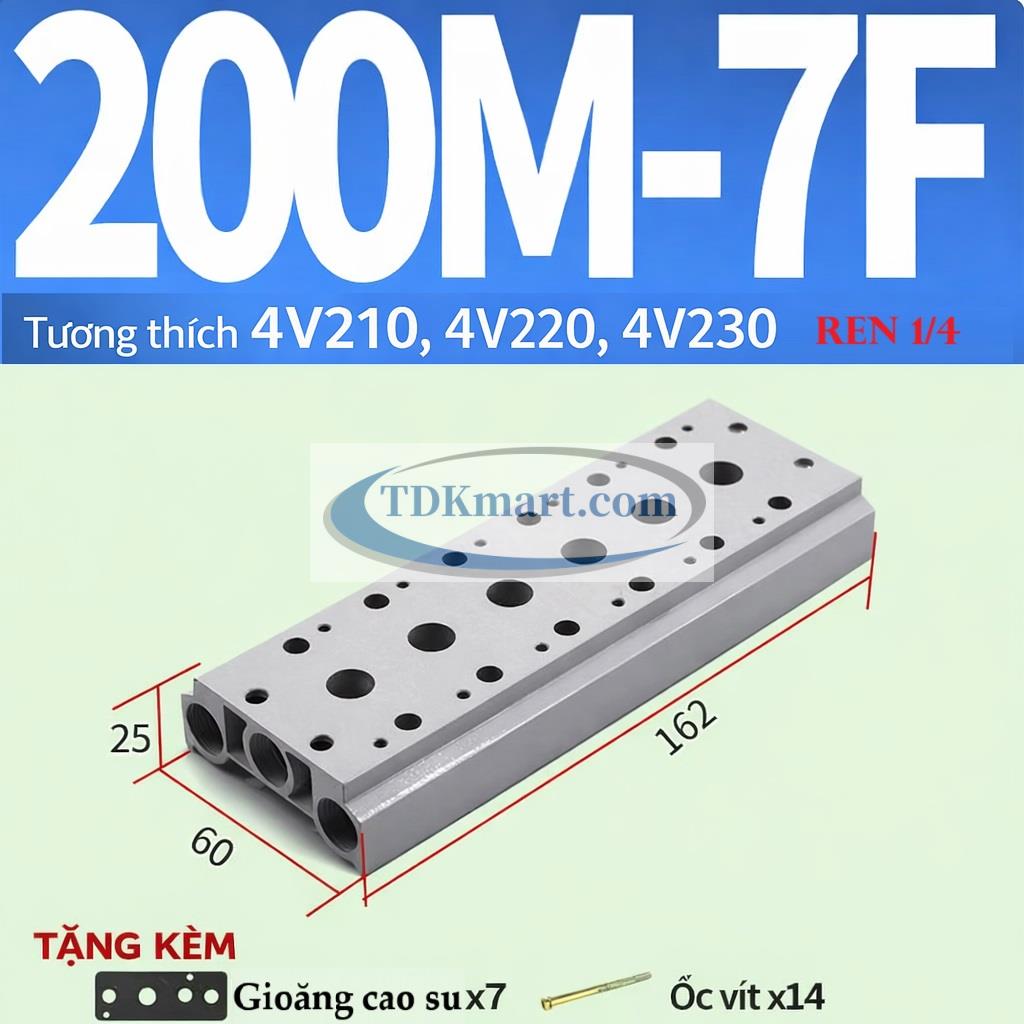

Đế van điện từ khí nén 200M-7F có 7 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 162 × 60 × 25 mm; kèm 7 gioăng và 14 vít. Ảnh sản phẩm ghi chiều dài 162 mm; cần kiểm tra lại với mẫu hàng trước khi gia công tấm gá.

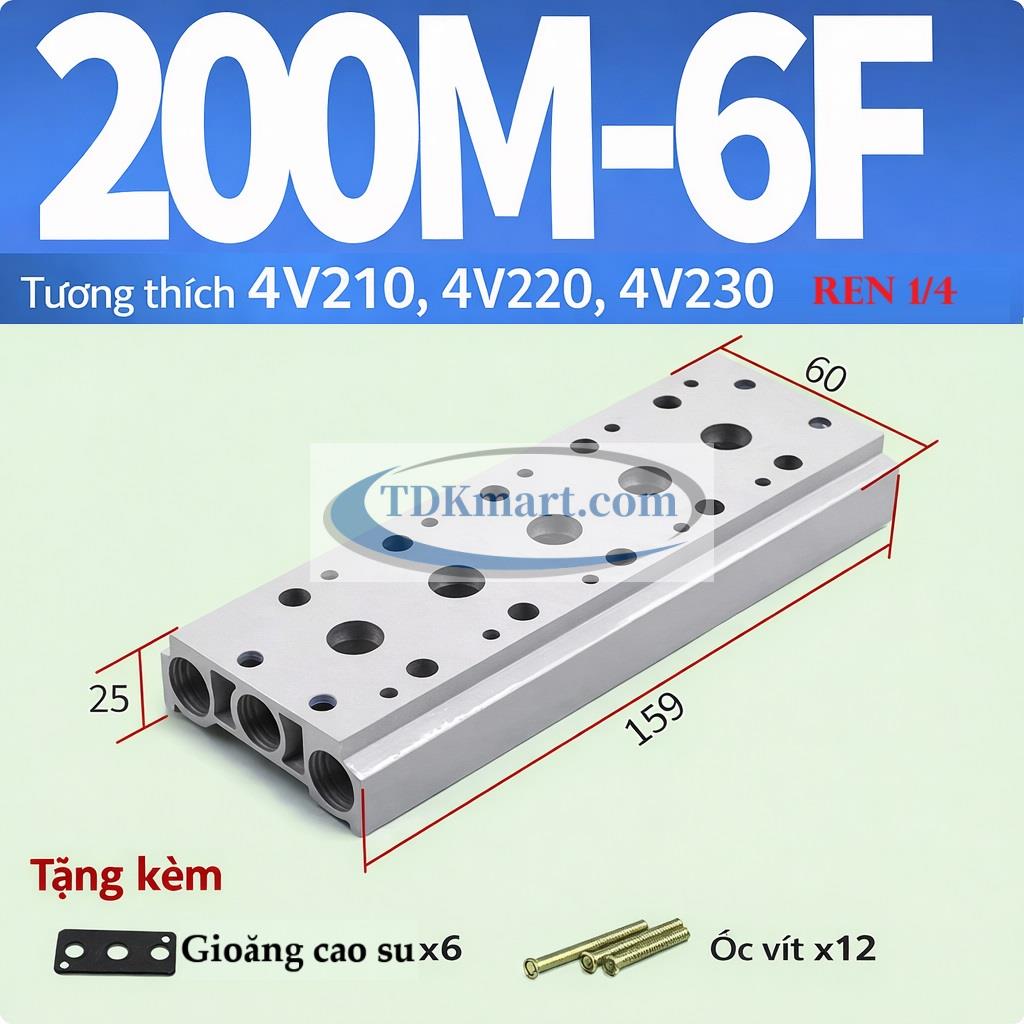

Đế van điện từ khí nén 200M-6F có 6 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 159 × 60 × 25 mm; kèm 6 gioăng và 12 vít.

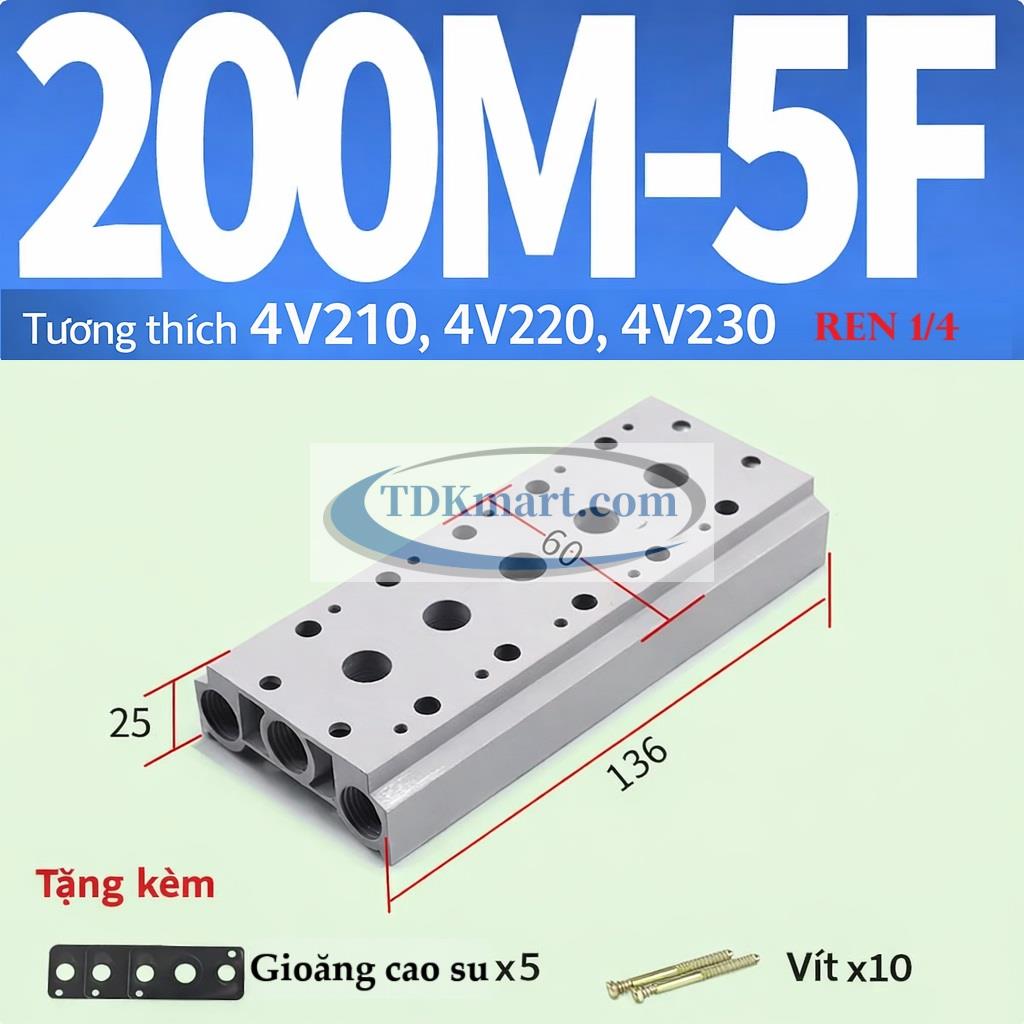

Đế van điện từ khí nén 200M-5F có 5 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 136 × 60 × 25 mm; kèm 5 gioăng và 10 vít.

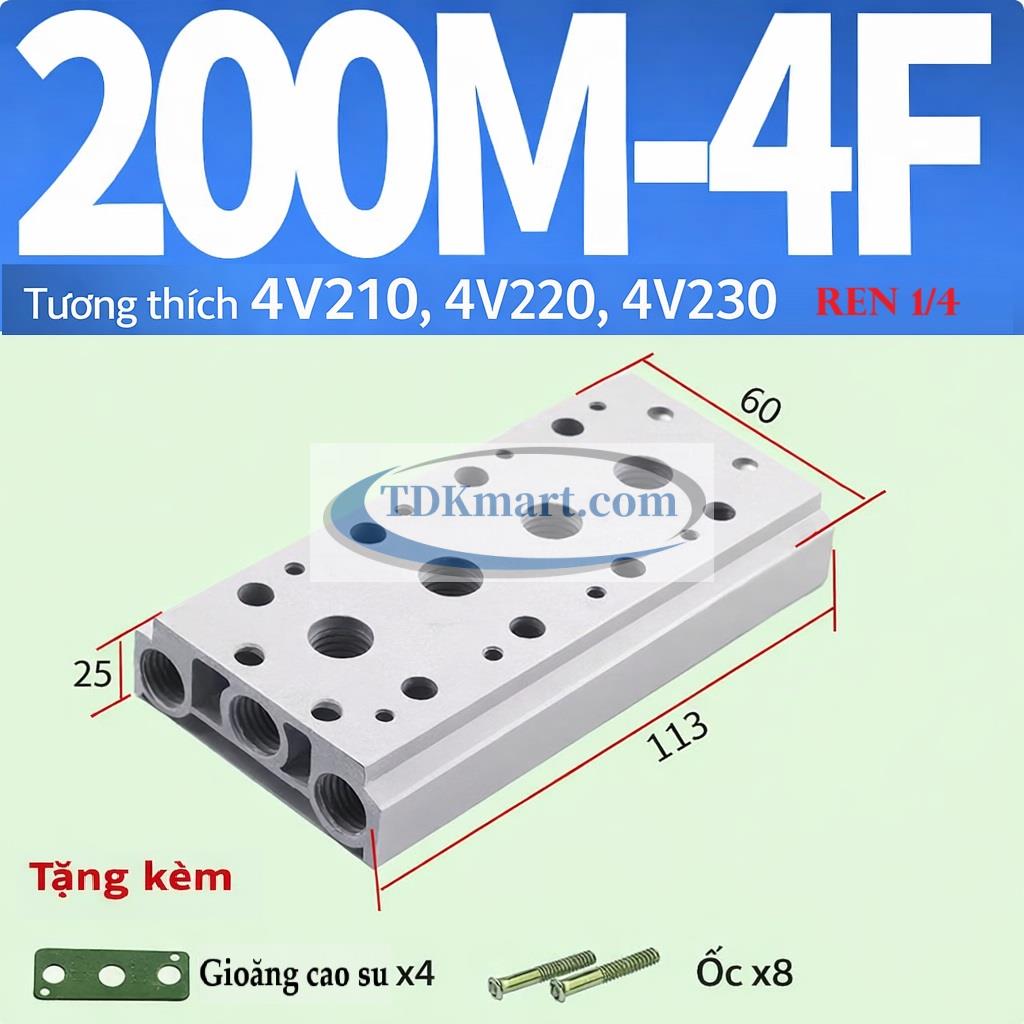

Đế van điện từ khí nén 200M-4F có 4 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 113 × 60 × 25 mm; kèm 4 gioăng và 8 vít.

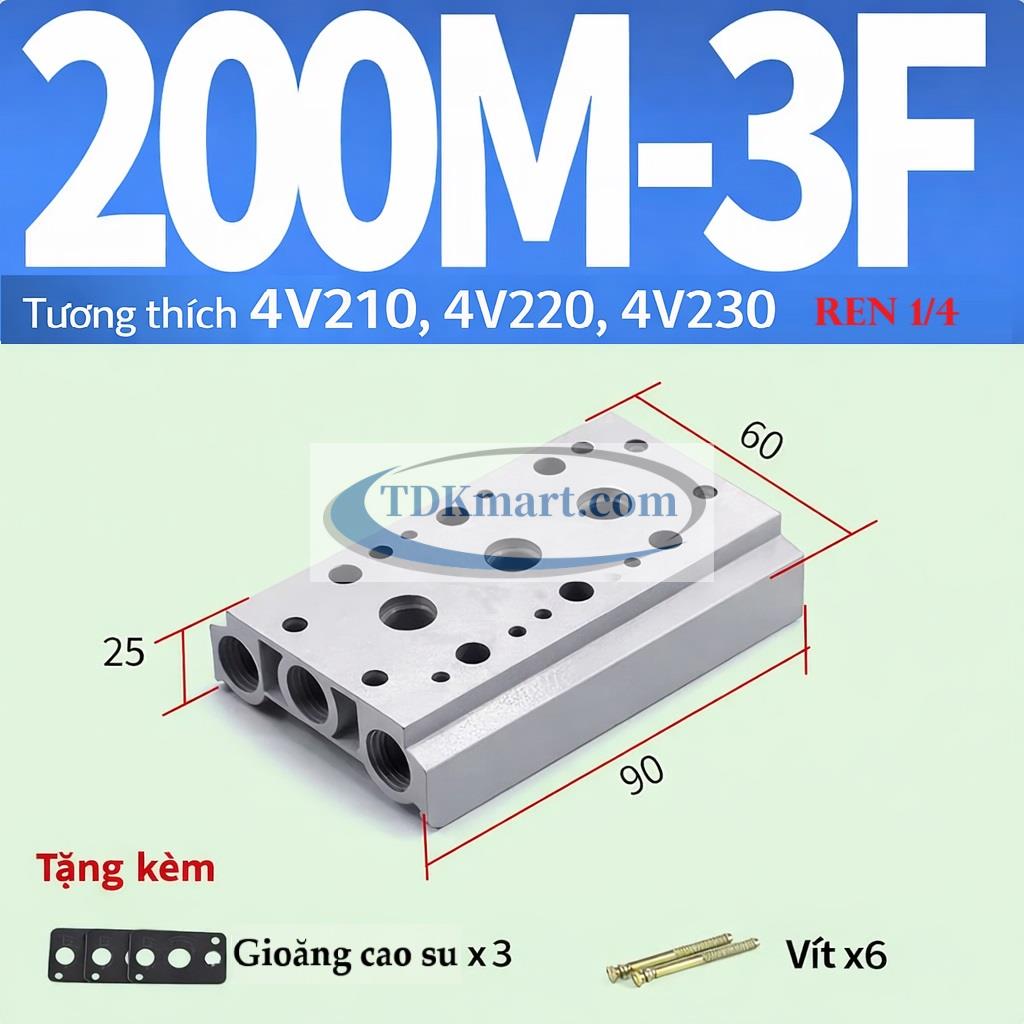

Đế van điện từ khí nén 200M-3F có 3 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 90 × 60 × 25 mm; kèm 3 gioăng và 6 vít.

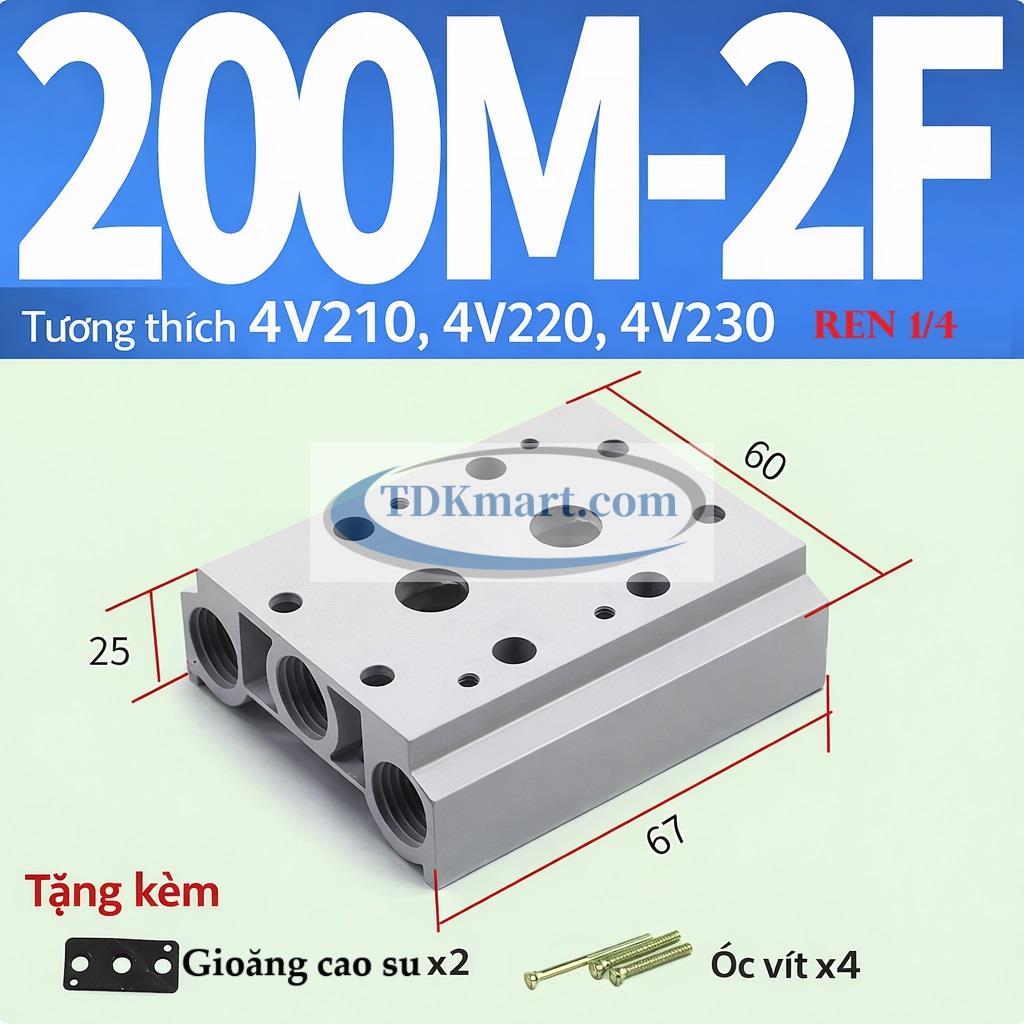

Đế van điện từ khí nén 200M-2F có 2 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 67 × 60 × 25 mm; kèm 2 gioăng và 4 vít.

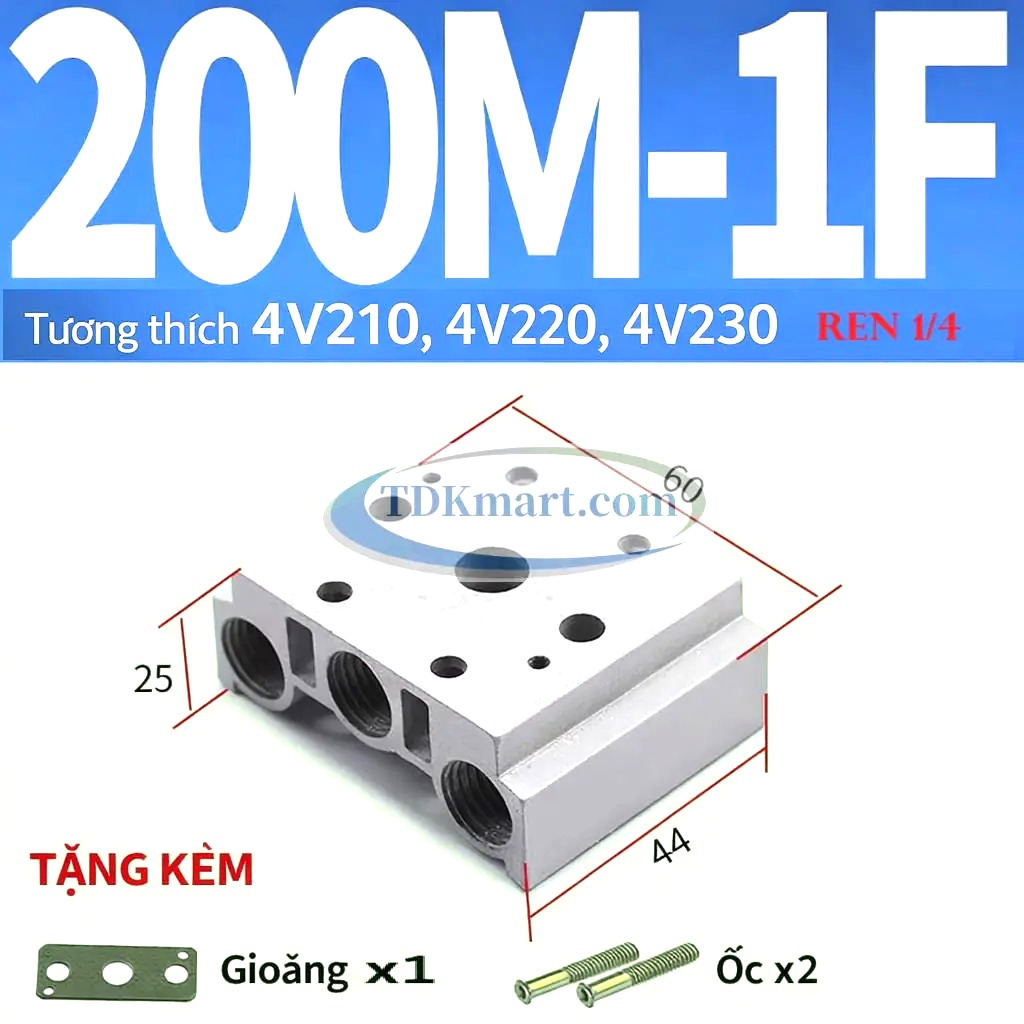

Đế van điện từ khí nén 200M-1F có 1 vị trí, ren 1/4, dùng với 4V210, 4V220, 4V230 phù hợp mặt đáy. Kích thước theo ảnh 44 × 60 × 25 mm; kèm 1 gioăng và 2 vít.

Vòng từ cho piston SC32 phù hợp, mã VTXL-SC32. Cần đo kích thước vòng thực và kiểm tra điểm gá cảm biến khi mất báo về; số 32 là bore xi lanh, không phải đường kính ngoài của vòng.

Vòng từ cho bộ piston SC40 tương thích, mã VTXL-SC40. Dùng để đối chiếu thay thế; với bộ chưa có từ, phải kiểm tra kết cấu cho phép lắp và khả năng phối hợp cảm biến trước khi bổ sung.

Vòng nam châm cho cụm piston SC50 phù hợp, mã VTXL-SC50. Trước khi thay, cần phân biệt lỗi nguồn từ với lỗi nhận tín hiệu khi chạy nhanh và kiểm tra kích thước mẫu thực.

Vòng từ theo piston SC63, mã VTXL-SC63. Khi mẫu cũ gãy, cần giữ mảnh và đối chiếu rãnh chứa để xác định kích thước; bore 63 mm không phải kích thước mặc định của nam châm.

Vòng tạo từ cho piston SC80 tương thích, mã VTXL-SC80. Chọn theo mẫu và mặt tựa thực tế; khi mở bảo trì cần kiểm tra mảnh vỡ, phần dẫn hướng và tình trạng làm kín.

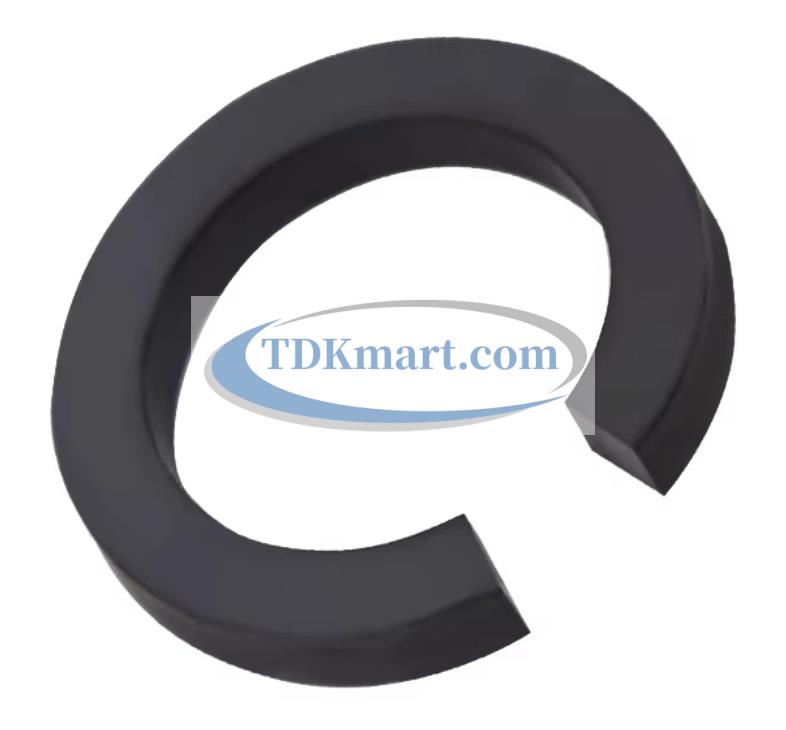

Vòng từ cho cụm SC100 phù hợp, mã VTXL-SC100. Đối chiếu hình học và cảm biến, đồng thời xem xét môi trường lắp khi nhiều xi lanh hoặc nguồn từ hoạt động ở gần.

Vòng nam châm dùng đối chiếu cho piston SC125, mã VTXL-SC125. Cần nhận dạng bộ thực, đo mẫu và chuẩn bị cách giữ tải trước khi bảo trì, sau đó thử riêng cơ khí, khí và tín hiệu.
